日々、進化し続ける都市景観にフィットする
新しいグレーチングの提案
「セーフティウォーカー」は、グリップデザインとライナーデザインの2タイプです。
グレーチングに細⽬スリットを設けた特殊鋼板を溶接し⼀体構造とすることで、
⾼い強度とデザイン性、機能性を兼ね備えた⾼機能グレーチングで、都市部の側溝において
優れた安全性、意匠性で都市景観への適合性を図った製品です。粗⽬グレーチング上部に
模様鋼板を溶接、端部と鋼板の⾼さを調整して取り付ける事で全⾯フラットになっています。
セーフティウォーカー 7つのポイント POINT
セーフティウォーカー 製品ラインナップ LINE UP

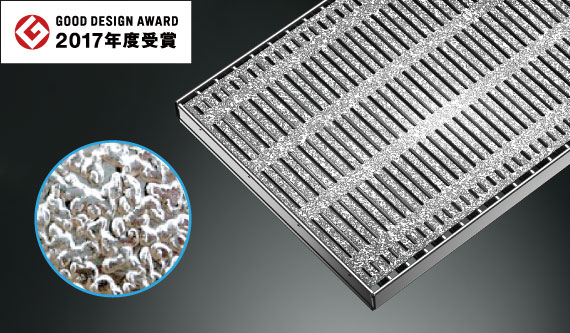

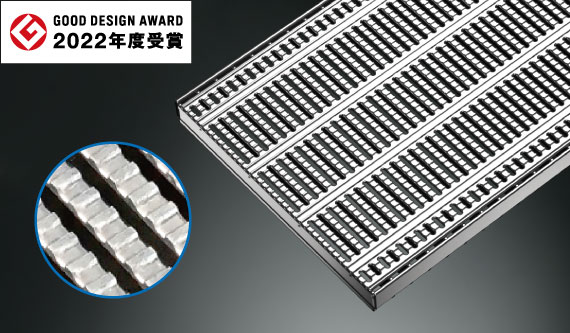

スチール製グレーチング セーフティウォーカーグリップ・デザイン
従来のグレーチングの格子構造の上に面材を強固に溶接した一体構造により、
強度を向上させたセーフティウォーカーシリーズ。
グリップ・デザインでは、表面リブのラインが特長的な鋼板と排水孔の融合から生み出された
細かな凹凸構造により、濡れた状態でも強力なグリップ力を発揮。
リブのラインをアクセントとすることで、連続して敷設した際にスマートな印象を与えます。
セーフティウォーカー
グリップ・デザインの特長
FEATURES
-
FUNCTION
機能美を追求した
デザイン -
NON-SLIP
高い滑り止め
性能を発揮 -
SAFETY
優れた
安全性・耐久性
鋼製グレーチングの
新しいカタチ
都市のインフラを⽀える製品は、より⼈に優しく寄り添った形で進化をすべきと私たちは常に考えています。
細⽬のスリットが特⻑のセーフティウォーカーから新たな機能美を追求したデザインが登場。表⾯リブのラインが特⻑的な鋼板と排⽔⽳の融合から⽣み出された細かな凹凸構造により、今までにない⾼い滑り⽌め性能を発揮します。
都市部の側溝において更に優れた安全性、デザイン性で都市景観への適合性を図った製品です。
⾼い滑り⽌め性能を発揮
滑り⽌め抵抗値（CSR）試験においてグリップデザインは、湿潤時においても乾燥時の⼀般グレーチングと同等の性能があり、それぞれの状態で従来品と⽐較し、最も優れた性能であるという試験結果となりました。
- CSR値は⼈が歩⾏する床・路⾯（⾞道は除く）の「⾜元の滑り具合」を数値で監理したもので数値が⼤きいほど滑りにくいものとなります。（建築分野での推奨値は0.4以上）
優れた安全性・耐久性

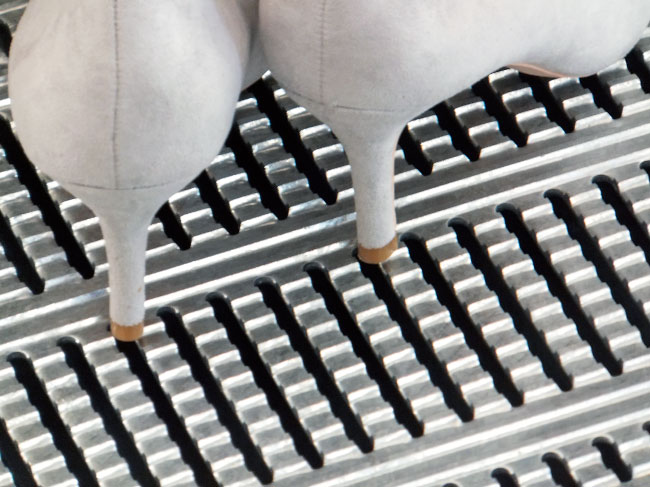

リブを備えた鋼板に排⽔孔を設けることで形成された凹凸構造と、その間を⾛るリブのラインがアクセントとなり、⼈の⽬を引く美しいデザインを⽣み出します。ヒールがはまらない排⽔孔。

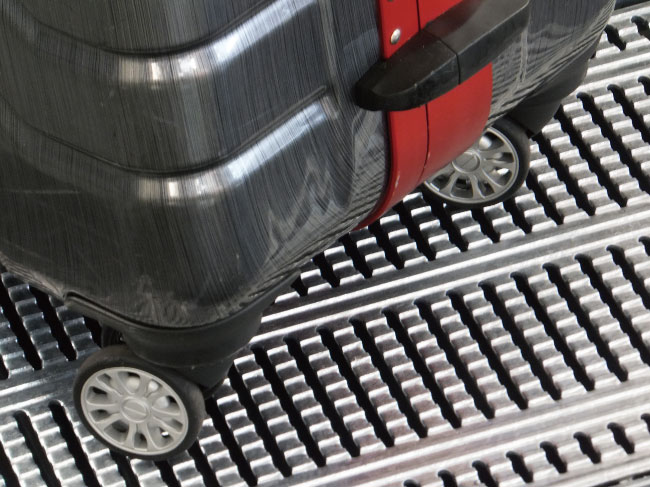

キャスター（⼩径⾞輪）の移動を妨げないようグレーチングと鋼板の⼀体構造（⾯材構造）で安⼼・安全を確⽴。

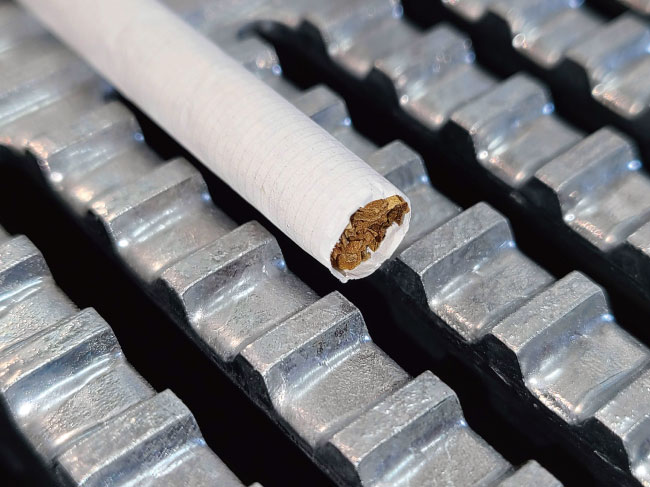

タバコ等のゴミも孔内に⼊りにくいためポイ捨ての抑⽌効果を期待でき、排⽔機能の維持につながります。
スチール製グレーチング セーフティウォーカーライナー・デザイン
都市のインフラを⽀える多くの製品が、年々、デザイン性を高め、
より⼈にやさしく進化していく中で、グレーチングだけが武骨で、
機能性やデザイン性とは無縁なままである現状を変えていこうとの思いから開発いたしました。
機能性とデザイン性の両立を模索する中で、デザインを施した鋼板をグレーチングと
強固に⼀体化した面材⼀体構造にたどり着きました。面材に極細スリットを設けることで、
都市におけるグレーチングの極細目化の潮流にも対応しつつ、
都市景観にもマッチした高機能性デザイングレーチングを目指しました。
セーフティウォーカー
ライナー・デザインの特長
FEATURES
-
DESIGN
都市景観に
馴染むデザイン -
PASSAGE
快適な通行性の
確保 -
ORIGINAL
オリジナル
デザインも可能
都市景観にマッチした
新しいグレーチング
排⽔路内への排⽔を促すための路⾯設置の他、地下街等からの換気をする開⼝部⽤の蓋として利⽤されているグレーチング。
表⾯を独特な模様の鋼板で覆うことで今までのグレーチングの⾒た⽬の概念を⼀新。表⾯に⽳をあけることで従来品の持つ機能は損なうことなく鋼板の滑り⽌め効果と補強効果で従来品以上の特性を持たせた製品です。
快適な通⾏性の確保
孔径6㎜とし、ヒールが⼊らない細⾝の⽳とし、表⾯を「⾯材」とする事で、従来の格⼦構造から⾒た⽬を⼀新。
ショッピングカート・ベビーカー等の⼩径⾞輪の通⾏も隙間や段差部分が従来品に⽐べ少なくなることでスムーズになります。
表⾯を覆っている模様鋼板がデザインとしてだけではなく⾼い滑り⽌め効果もあるため安全⾯においても実⽤的な製品です。
従来型との比較
孔内への危険物落下の抑制 ／
景観不良の抑制
排⽔機能低下の抑制 ／
景観不良の抑制
製品の耐久性向上
オシャレで特長的な
D・D［ダイヤ・デザイン］
⻑⽳を規則的に並べたデザインの他、形状を菱形としたデザインパターンも製作できます。
オリジナルデザインの
グレーチングの製作
製品上部にメッセージシールを⼊れることで、周囲に注意や警告をアピールすることができます。またイメージキャラクターやマーク、設置場所で伝えたいメッセージを⼊れることで情報を⾜もとから伝えるツールとして活⽤いただけます。その他各市町村章等をデザインした鋼製マークプレートの取付も可能です。お気軽にご相談ください。
